液压气动O形圈（GB/T 3452.1-2005）
产品用途：本标准中O形橡胶密封圈适用于液压气动系统及各种机械设备和元器件，在规定的压力，温度以及不同的液体和气体介质中，于静止或运动状态下起密封作用。
工作温度：-70～250℃
工作压力：<10~220Kg，f/cm
工作介质：空气、水、油
产品硬度：50～90±3A
材 质：丁腈橡胶、硅橡胶、氟橡胶、乙丙橡胶、氢化丁腈、氟硅橡胶、顺丁橡胶、丁苯橡胶、氯丁橡胶
1 符号
本部分采用下列符号：
d1-O形圈的内径；
d2-O形圈的截面直径。
2 结构

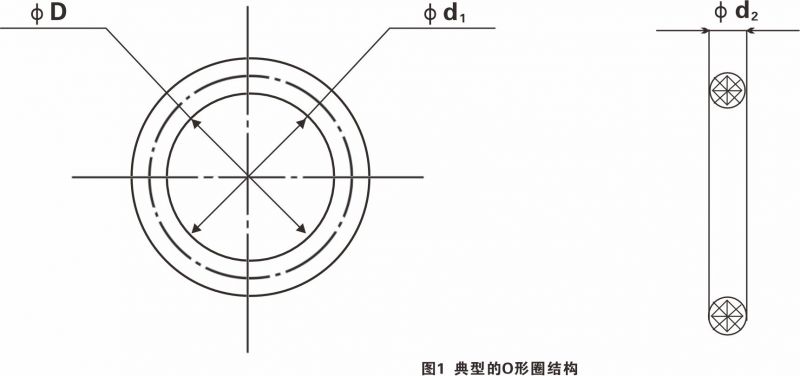

O形圈的形状为圆环形，如图1所示。
3 内径d1、截面直径d2和公差

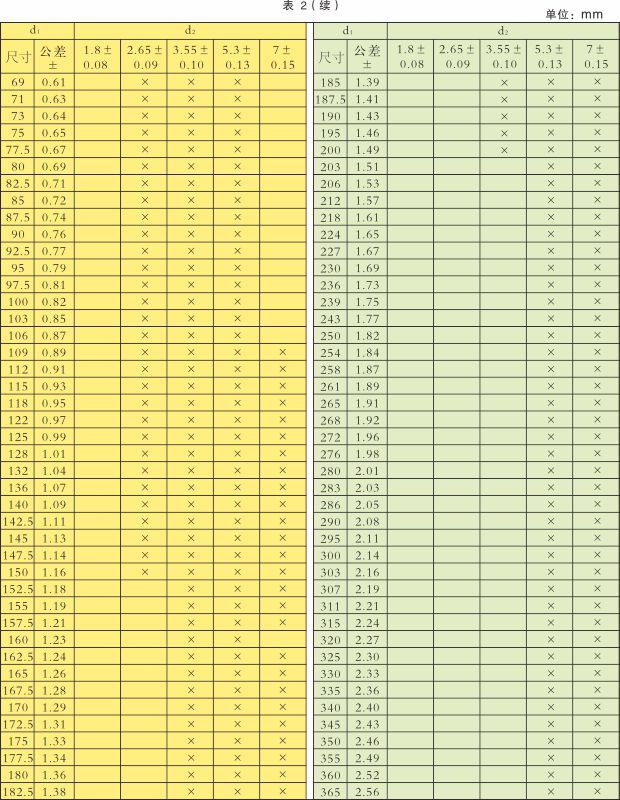

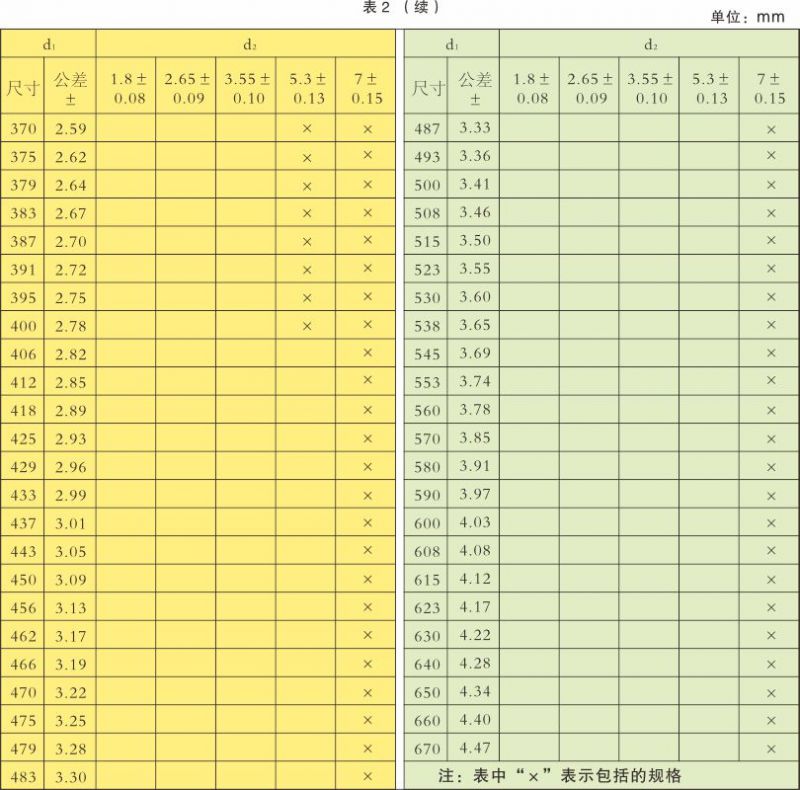

一般用途的O形圈（G系列）的内径d1、截面直径d2和公差，应从表2中选取；对于航空和类似应用的O形圈（A 系列）的内径d1、截面直径d2和公差，应从表3中选取，本部分推荐了较小的公差范围。
注：大多数内径尺寸是按优先数系列选取的。
G系列O形圈内径d1的公差用下式计算：
d1的公差=±[(d1 0.95×0.009)＋0.11]mm
A系列O形圈内径d1的公差用下式计算：
d1的公差=±[(d1 0.96×0.007)＋0.09]mm
计算结果应经四舍五入圆整，小数点后取两位有效数字。
4 尺寸标识代号

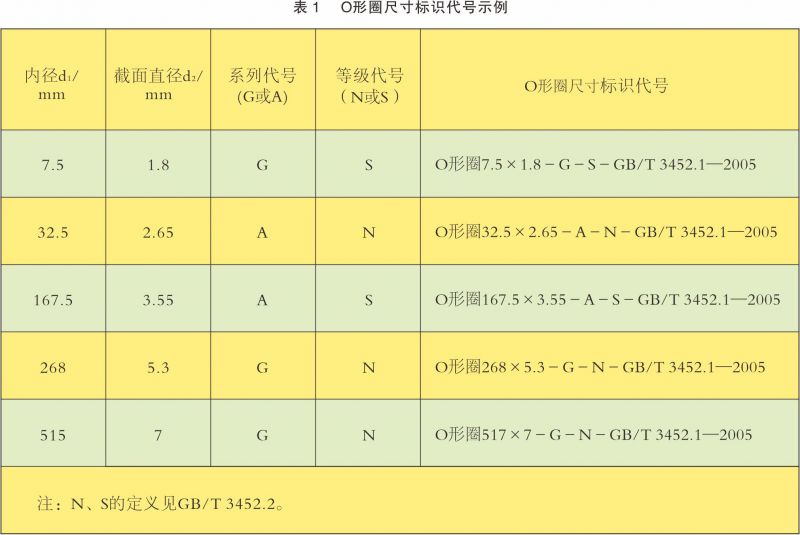

根据GB/T 3452.2和本部分，符合表2或表3的O形圈，尺寸标识代号应以内径d1、截面直径d2、系列代号（G或A）和等级代号（N和S）标明。示例见表1。
5 标注说明（引用本部分）
当选择遵守本部分时，建议制造商在试验报告、产品样本和销售资料中使用以下说明：“O形圈的尺寸和公差符合GB/T 3452.1—2005《液压气动用O形橡胶密封圈 第1部分：尺寸系列及公差》”。
